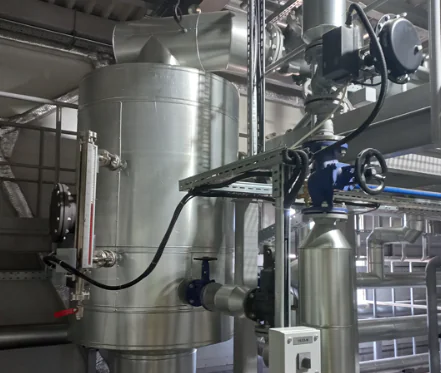

Проектирование пароконденсатной системы: этапы и исходные данные

Проектирование пароконденсатной системы начинается с технологической задачи и баланса пара, а не с перечня арматуры. Необходимо определить, какие потребители используют пар, какое давление требуется каждому аппарату, сколько конденсата образуется и куда он должен возвращаться. Только после этого выбирают диаметры трубопроводов, редукционные узлы, сепараторы, конденсатоотводчики, насосы и средства контроля.

Доступное оборудование для пароконденсатных систем включает устройства для редуцирования и учета пара, отделения влаги, отвода и перекачки конденсата, разделения пара вторичного вскипания и утилизации его теплоты. Наличие всех этих групп не означает, что они нужны в одинаковом составе на каждом объекте. Комплектация формируется по расчетной схеме и подтвержденным параметрам.

Система должна быть рассчитана для пуска, нормальной работы, частичной нагрузки и остановки. В каждом режиме изменяются расход, давление, количество конденсата и условия отвода воздуха. Если проект учитывает только максимальную производительность, оборудование может работать нестабильно в большую часть времени, когда фактическое потребление ниже расчетного.

Исходные данные для проектирования

• Параметры источника пара. Указывают давление, температуру, доступный расход и качество пара в точке подключения.
• Список потребителей. Для каждого аппарата задают назначение, требуемое давление, максимальный и минимальный расход.
• График работы. Важно понимать, какие потребители работают одновременно, периодически или поочередно.
• Данные по конденсату. Определяют давление после аппарата, температуру, загрязненность и возможность возврата.
• Трассировка трубопроводов. Нужны длины, подъемы, уклоны, местные сопротивления и точки подключения.
• Требования к автоматизации. Задают контролируемые параметры, алгоритмы регулирования и аварийные функции.
• Возможности утилизации. Проверяют наличие потребителей низкопотенциального пара и теплоты конденсата.

Формирование уровней давления

На одном предприятии могут одновременно использоваться несколько уровней давления. Магистральный пар подается от источника, а перед отдельными потребителями давление снижается редукционными клапанами или узлами. Уровень выбирают по технологической температуре и требованиям оборудования, а не по принципу максимального давления.

Редуцирование вызывает изменение состояния потока, поэтому перед клапаном важно обеспечить удаление капельной влаги. После узла предусматривают прямой участок, контроль давления и защитные устройства в соответствии с проектом. Пропускную способность клапана выбирают по диапазону расхода, чтобы регулирование было устойчивым и при максимальной, и при частичной нагрузке.

Последовательность разработки схемы

1. Составить баланс пара. Суммируют потребление с учетом одновременности и режимов работы.
2. Разделить потребителей по давлению. Формируют магистрали и точки редуцирования.
3. Определить требования к качеству пара. Назначают сепараторы и дренаж там, где необходимо удалить влагу.
4. Рассчитать дренаж потребителей. Подбирают тип и пропускную способность конденсатоотводчиков.
5. Построить конденсатную сеть. Учитывают образование пара вторичного вскипания, противодавление и подъемы.
6. Определить потребность в перекачке. Насосы применяют, если естественного перепада давления недостаточно.
7. Оценить утилизацию тепла. Проверяют возможность использования вторичного пара и горячего конденсата.
8. Разработать контроль и автоматику. Определяют измерение давления, расхода, температуры и сигнализацию.

Дренаж паропроводов

В распределительной сети конденсат образуется из-за теплопотерь и при прогреве холодного трубопровода. Его необходимо собирать в предусмотренных точках и удалять через дренажные узлы. Накопление жидкости в потоке пара создает условия для гидравлического удара и переноса капель к арматуре и потребителям.

Точки дренажа определяются трассой, уклонами, изменением высоты и расположением арматуры. Конденсатоотводчик подключают так, чтобы жидкость поступала к нему самотеком из кармана, а паровой поток не проходил напрямую мимо точки сбора. Конкретные расстояния и размеры назначаются проектом по расходу и геометрии сети.

Подбор конденсатоотводчиков

Тип устройства выбирают по характеру потребителя. Поплавковый конденсатоотводчик способен непрерывно реагировать на уровень жидкости, термостатический использует температурное различие, термодинамический работает циклически, а исполнение с перевернутым стаканом имеет собственный механический принцип. В каталоге ОПЭКС представлены все эти группы.

• Максимальная нагрузка. Учитывают пусковой расход и коэффициент запаса, обоснованный условиями процесса.
• Рабочий перепад давления. Из давления перед устройством вычитают фактическое противодавление после него.
• Отвод воздуха. Для ряда потребителей скорость удаления неконденсируемых газов влияет на время прогрева.
• Устойчивость к загрязнению. Материал и конструкция должны соответствовать качеству конденсата.
• Способ подключения. Резьбовое, фланцевое и другое исполнение выбирают по трубопроводу и требованиям обслуживания.

Расчет конденсатной магистрали

После конденсатоотводчика давление снижается, и часть горячего конденсата может превратиться в пар вторичного вскипания. Поэтому линия часто переносит двухфазную смесь, объем которой значительно отличается от объема одной жидкости. Диаметр нельзя выбирать только по расходу конденсата в килограммах в час.

Также учитывают противодавление от общей магистрали, местные сопротивления и подъемы. Если противодавление становится близким к давлению перед конденсатоотводчиком или превышает его, естественный отвод нарушается. В таких случаях проектируют перекачивающий конденсатоотводчик, насос или станцию перекачки.

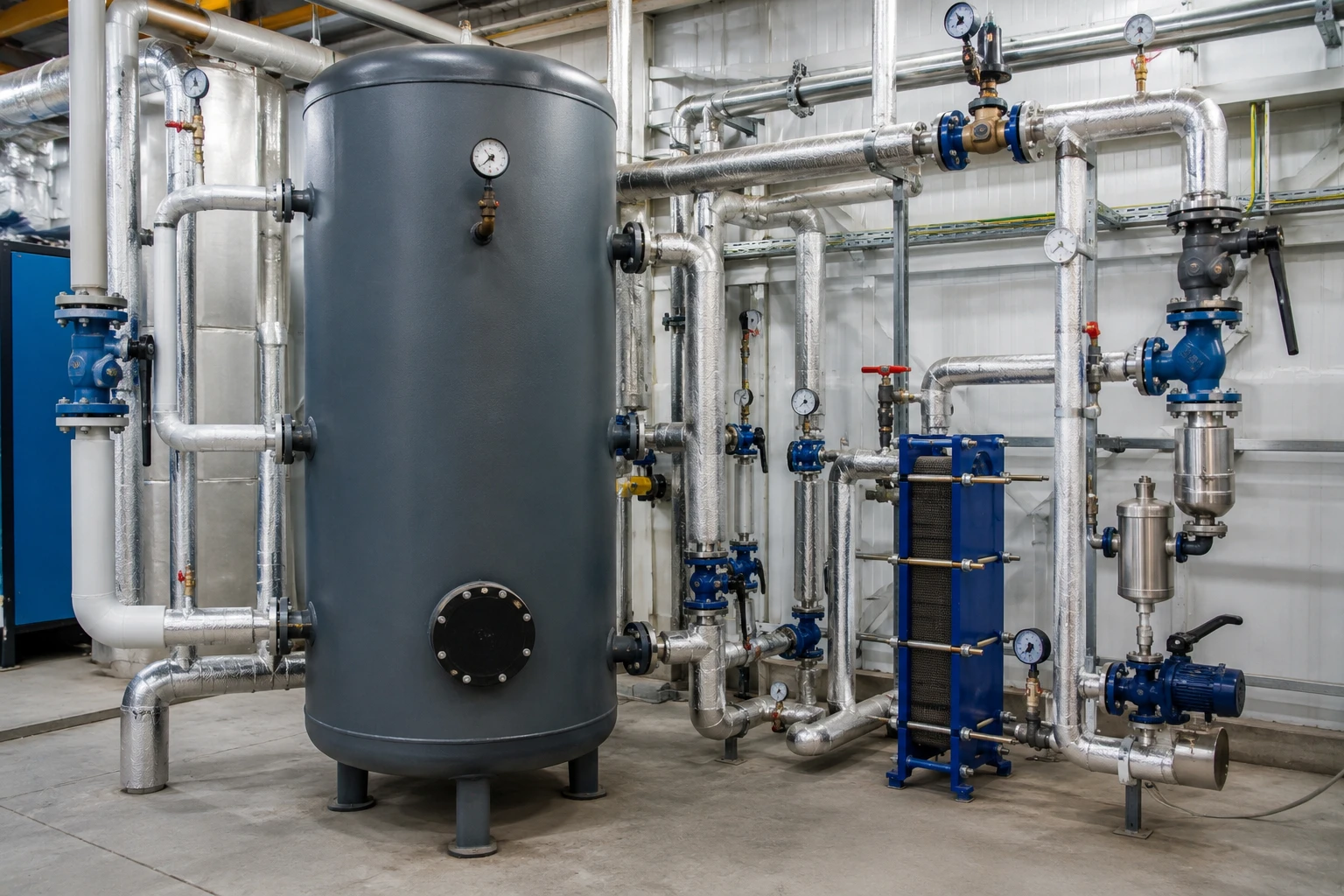

Открытая и закрытая схема возврата

В открытой системе конденсат поступает в емкость, сообщенную с атмосферой, а вторичный пар выводится через вентиляцию или используется отдельным решением. В закрытой системе сохраняется повышенное давление, что позволяет удерживать больше тепловой энергии, но предъявляет другие требования к оборудованию, трубопроводам и защите.

Выбор между схемами связан с параметрами потребителей, качеством конденсата и возможностями котельной. Нельзя объединять загрязненный технологический конденсат с потоком, предназначенным для возврата, без подтверждения его качества. При необходимости организуют отдельные контуры или промежуточную утилизацию тепла.

Учет и проверка проекта

Узел учета пара помогает сопоставлять фактическое потребление с расчетным и оценивать режимы отдельных участков. Измерение должно выполняться на подготовленном потоке с учетом требований выбранного расходомера. Влага и неподходящая конфигурация трубопровода способны искажать результат.

Завершенный проект содержит расчетные параметры, схему, спецификацию, требования к монтажу и алгоритм эксплуатации. После пуска фиксируют контрольные значения давления, температуры, расходов и возврата конденсата. Эти данные становятся базой для диагностики, обслуживания и оценки дальнейшей модернизации системы.
